Dispositivos Auxiliares

Básicamente, un circuito mecánico o hidráulico consiste en un compresor o una bomba que da presión a un fluido y lo pone en movimiento, unos conductos por donde el fluido se mueve, unas válvulas que lo distribuyen de un sitio al otro y un cilindro que se desplaza debido a la acción de este fluido. Pero junto a estos constituyentes básicos hay otros que también resultan esenciales para el buen funcionamiento del circuito.

Los elementos auxiliares de uso común en los circuitos neumáticos son:

Silenciador: Se utiliza par reducir el ruido que produce el aire comprimido cuando escapa a la atmósfera.
Secador: Tiene por objetivo, reducir la cantidad de vapor de agua que posee el aire.
Filtro: Tiene por objeto la eliminación del mayor número posible de partículas de polvo o impurezas que presenta el aire. Durante el filtrado también se elimina humedad.
Lubricador: Los receptores neumáticos (cilindros y motores), son elementos mecánicos sometidos a rozamiento, por lo que resulta necesario su lubricación. Ésta se consigue añadiendo aceite al aire comprimido.
Regulador de Presión: No todos los dispositvos de un mismo circuito tienen que trabajar a la misma presión. Es más, un circuito no tiene por qué trabajar a la presión que suministra el compresor. Un regulador nos permite seleccionar la presión necesaria (siempre menor que la del compresor).

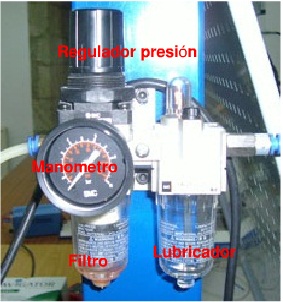

Estes tres últimos dispositivos suelen formar lo que se denomina unidad de mantenimiento:

En los circuitos hidráulicos el mantenimiento es más sencillo, puesto que los líquidos son bastante menos problemáticos que el aire comprimido, y el único elemento de los anteriores que es necesario, aparte del manómetro, es el filtro para eliminar partículas extrañas del agua.
