Consecuencias da
Ecuación Fundamental da Hidrostática:
§

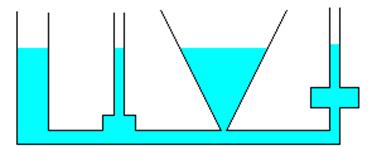

Paradoxo Hidrostático: vasos
comunicantes.
1 2 3 4
Sabes que cando temos varios
recipientes comunicados que conteñen un mesmo líquido e este está en equilibrio
a altura acadada nas diferentes ramas do mesmo é a mesma.¿Por qué?
§
Os puntos 1, 2, 3, 4 están na mesma
horizontal. ¿Qué pasaría se a presión fose diferente?
§
¿Qué factor determina o valor da
presión hidrostática dentro dun mesmo líquido?
§
Conclusión: ¿Cómo debe ser a presión
entre dous puntos que se atopan na mesma horizontal dentro dun fluido en
equilibrio?
§
¿Cómo debe ser a superficie libre dun
líquido en equilibrio?

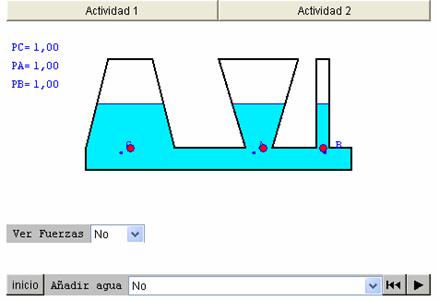

ESCE@ 5 Vasos
comunicantes.
§
Tubos en U: un mesmo líquido.
§
1 e 2, ¿están na mesma
horizontal?
§
¿No mesmo líquido?
1
2
§
¿Cómo serán as súas presións?
§
¿Qué pasaría se as presións fosen
diferentes?
ESCE@ 6 Tubos en U: mesmo líquido
§
Tubos en U: líquidos diferentes e
inmiscibles.
§
Observa a fig. e comenta os valores de
d e d´
§
A e B, ¿están na mesma horizontal?
§
A e B,¿Están no mesmo líquido?
§
¿Cómo serán as súas presións?
§
Calcula as presións en A e B.
ESCE@ 7 Tubos en U: líquidos diferentes
